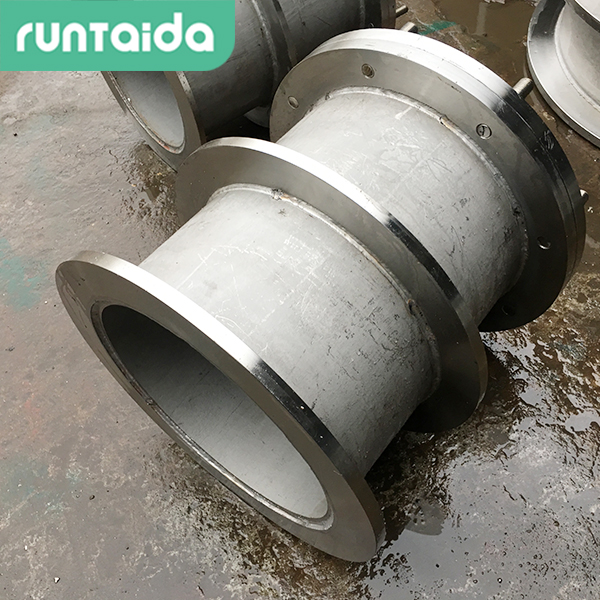

潤泰達不銹鋼柔性預埋套管
- 品牌：???潤泰達
- 型號：???02S404
國標柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。
密封要求
1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵，做法見防水套管圖集;柔性防水套管(A型)安裝圖。
2、柔性防水套管填料材料：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接結構尺寸公差與形位公差按照J(rèn)B/T5000.3-1998執行。焊接采用手工電弧焊，焊條型號E4303，牌號J422。焊縫坡口得基本形狀于尺寸按照GB985-88執行。
5、當柔性防水套管采用卷制成型時，周長允許偏差為：D2 ≤600，D2>600±0.0035D2。
6、穿墻處混凝土墻壁厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
7、國標柔性套管的重量以L(fǎng)=300計算，如墻厚大于300時，應另行計算。
8、柔性防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑(D5)大200，而且必須將套管一次澆筑于內墻。
|
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型 號 |
全長
|
S312 |
02S404 |
S312 |
|
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
|
50 |
380 |
177 |
200 |
225 |
200 |
|
65 |
380 |
190 |
220 |
230 |
200 |
|
80 |
384 |
217 |
235 |
251 |
200 |
|
100 |
384 |
236 |
255 |
280 |
200 |
|
125 |
386 |
257 |
290 |
301 |
200 |
|
150 |
386 |
280 |
315 |
324 |
200 |
|
200 |
386 |
350 |
375 |
394 |
200 |
|
250 |
388 |
402 |
435 |
446 |
200 |
|
300 |
388 |
462 |
495 |
498 |
200 |
|
350 |
392 |
511 |
545 |
567 |
200 |
|
400 |
392 |
565 |
600 |
621 |
200 |
|
450 |
394 |
615 |
650 |
671 |
200 |
|
500 |
394 |
673 |
705 |
720 |
200 |
|
600 |
407 |
787 |
820 |
822 |
200 |
|
700 |
409 |
877 |
910 |
911 |
200 |
|
800 |
411 |
987 |
1020 |
1011 |
200 |
|
900 |
413 |
1087 |
1120 |
1113 |
200 |
|
1000 |
415 |
1187 |
1220 |
1213 |
200 |
|
1200 |
416 |
1390 |
1423 |
1413 |
200 |
|
1400 |
417 |
1590 |
1623 |
1613 |
200 |
