電氣電纜防護套管作用
- 品牌：???潤泰達
- 型號：???02S404
一、產品介紹

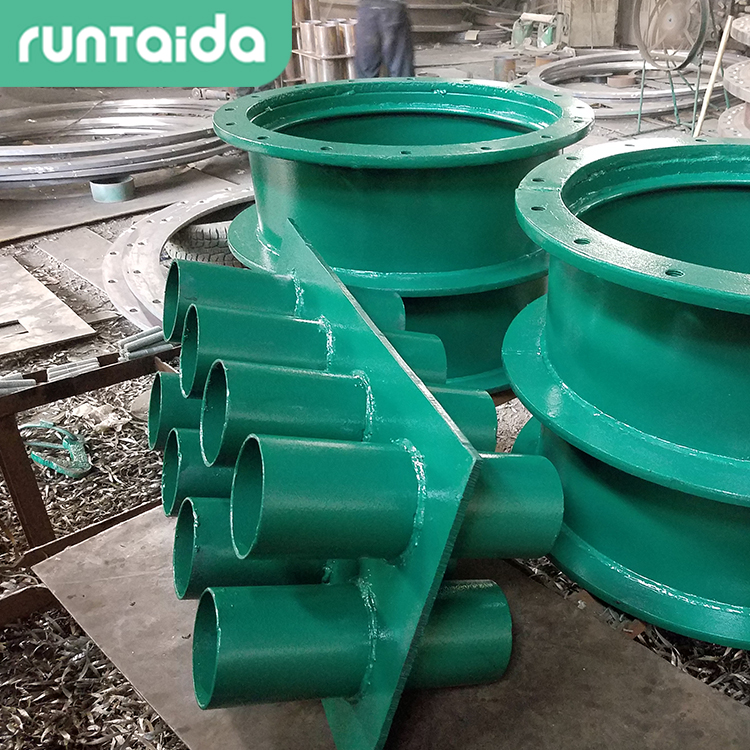

柔性密閉防水套管是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。它的外殼一次性澆注在墻壁上，管子從套管中間通過，管子外徑與套管中間用填料密封，起到了防水和減振作用。
二、防水套管說明
1、柔性填料材料：瀝青麻絲、聚苯乙稀板、聚氯乙稀泡沫塑料板。
2、密封膏、聚硫密封膏、聚氨脂密封膏。
3、套管穿墻處如遇非混凝土墻時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑大200mm,而且必須將套管一次澆固于墻內。
4、穿管處混凝土墻厚小于300，否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑至少比翼環直徑大200mm.
5、套管的重量L=300計算，如墻厚大于300時，應另行計算。
6、柔性防水套管可根據用戶需要制作S312或者S404標準，訂貨時請注明管外徑及適用墻厚。
三、適用范圍：
適用于人防，地下工程，化工，鋼鐵，自來水，污水處理等管路穿墻壁要求嚴密防水之處。
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
D7 |
L |
L0 |
L1 |
L2 |
d1 |
d2 |
d3 |
D1 |
D2 |
K |
n-M |
|
50 |
60 |
95 |
65 |
145 |
200 |
81 |
65 |
\ |
72 |
30 |
3.5 |
4 |
8 |
65 |
86 |
4 |
4-M12 |
|
65 |
76 |
114 |
80 |
165 |
220 |
96 |
65 |
25 |
72 |
30 |
3.75 |
4 |
8 |
80 |
105 |
4 |
4-M12 |
|
80 |
89 |
127 |
95 |
180 |
235 |
115 |
65 |
25 |
76 |
38 |
4 |
4 |
10 |
95 |
118 |
4 |
4-M16 |
|
100 |
108 |
146 |
114 |
200 |
255 |
134 |
65 |
25 |
76 |
38 |
4 |
4.5 |
10 |
114 |
136 |
4 |
4-M16 |
|
125 |
133 |
180 |
140 |
235 |
290 |
160 |
65 |
25 |
76 |
38 |
4 |
6 |
10 |
140 |
167 |
6 |
6-M16 |
|
150 |
159 |
203 |
165 |
260 |
315 |
185 |
65 |
25 |
76 |
38 |
4.5 |
6 |
10 |
165 |
190 |
6 |
6-M16 |
|
200 |
219 |
265 |
226 |
320 |
375 |
246 |
65 |
25 |
76 |
38 |
6 |
6 |
10 |
226 |
252 |
6 |
6-M16 |
