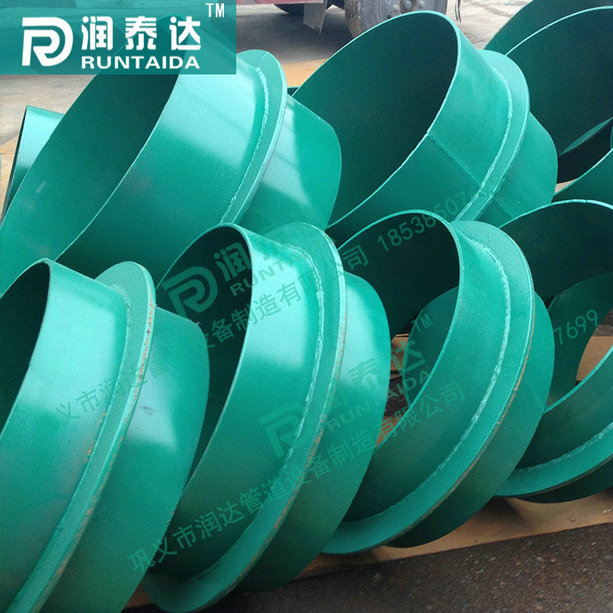

B型剛性穿墻防水套管可以從圖集02S404國標穿墻防水套管圖集上查到，不同的口徑有不同的質量，但它的國標長度是200mm，如果你的長度不是200mm，小于或大于這個長度，則需要重新計算，也可以聯系生產廠家，本公司專業生產，產品規格齊全，制作尺寸標準。

詳細說明：

1、剛性穿墻防水套管適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

3、套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用A3 材料制作，T42 焊條焊接。

4、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍，Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。

5、穿墻防水套管處的混凝土墻厚，應不小于200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（ D4 ）大 200mm .
