02S404防水套管的結構形勢和使用范圍

2017-3-14 11:22:37??????點擊：

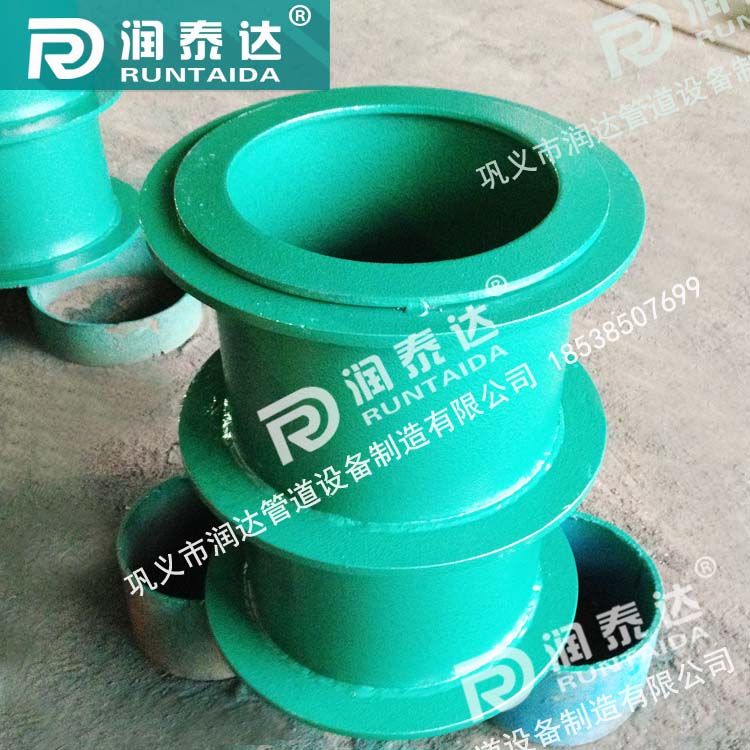

02S404防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。 02s404防水套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。02s404防水套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。02s404防水套管穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm。02s404防水套管的材料重量是按墻厚 L 值為 300mm 應另行計算。02s404防水套管部件焊接材料，用 A3 材料制作， T42 焊接。 02S404防水套管（穿墻管）系列柔性防水套管：本產品適用于民用一般工業、市政給排水工程構（建）筑物。

防水套管結構形式分為柔性防水套管（A／B管型）、剛性防水套管（A／B／C型）及剛性防水翼環三種類型。柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受震動和管道伸縮變形、或有嚴密防水要求的構（建）筑物外墻。

I型密封圈適用于一般防水要求，II型適用于比較嚴密的防水要求。02S404防水套管適用溫度：-20℃--250℃。特殊要求請訂貨時說明。當穿墻管與泵或增壓設備連接的進、出管道時，宜在連接處設置柔性連接。剛性防水套管適用于管道穿墻處不承受管道震動和伸縮變形的構（建）筑物，對于地震設防要求地區，如采用剛性防水套管，應在進入池壁或建筑物上墻的管道上就近設置柔性連接。

防水套管參數表

名稱	柔性防水套管			剛性防水套管
型號	全長	S312	02S404	S312
公稱通徑	全長	翼環直徑	翼環直徑	翼環直徑	長度(=墻厚)
50	380	177	200	225	200
65	380	190	220	230	200
80	384	217	235	251	200
100	384	236	255	280	200
125	386	257	290	301	200
150	386	280	315	324	200
200	386	350	375	394	200
250	388	402	435	446	200
300	388	462	495	498	200
350	392	511	545	567	200
400	392	565	600	621	200
450	394	615	650	671	200
500	394	673	705	720	200
600	407	787	820	822	200
700	409	877	910	911	200
800	411	987	1020	1011	200
900	413	1087	1120	1113	200
1000	415	1187	1220	1213	200
1200	416	1390	1423	1413	200
1400	417	1590	1623	1613	200
