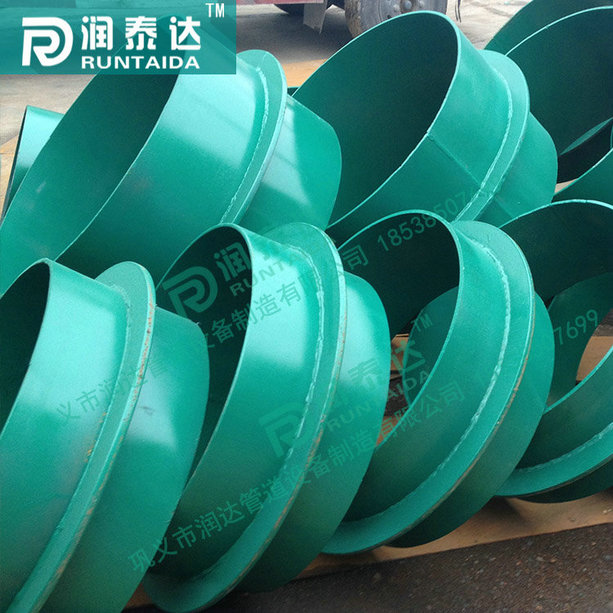

Ⅱ型鋼性預埋套管用

Ⅱ型鋼性預埋套管又稱鋼性防水套管、鋼性穿墻套管。鋼性預埋套管適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。對于有地面震動設防要求的地區，如采用剛性穿墻套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管，B型、C型適用于球墨鑄鐵鋼管及鑄鐵管。

詳細說明：

1、本圖尺寸均以毫米計。

2、Ⅱ型鋼性預埋套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

3、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

4、Ⅱ型套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料制作， T42 焊條焊接。

5、Ⅱ型套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍， Ⅱ型套管應比翼環直徑（D4）大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。

 6、Ⅱ型防水套管處的混凝土墻厚，應不小于 200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（D4 ）大 200mm.
